一、概述
　　冷水機組是一種提供冷凍水的制冷設備，適用于中央空調系統和工業工藝過程需冷凍水的使用場合，被廣泛地用于賓館、辦公樓、醫院、商場等大中型建筑的中央空調系統，更適合作為有色金屬冶金、化工及醫藥中間體、石油化工、糧油、食品、機械、醫藥、電子、空氣分離等生產加工的工藝?yán)湓础?/p>

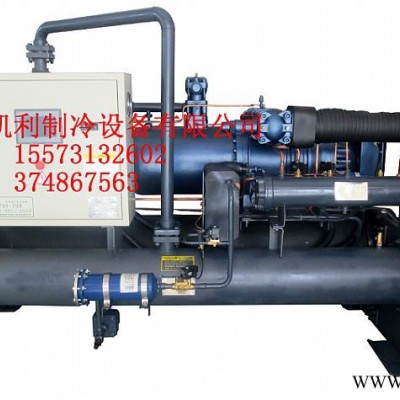

　　本公司生產的ICW系列工業用螺桿冷水機組可提供0－4℃的乙二醇水溶液及5℃-20℃冷凍水，可作為冰蓄冷、低溫送風空調及各類其他有冷凍水要求場所的主機。

　　熱回收型機組在標準型基礎上增加了**的聚熱器技術，充分回收壓縮機排氣中的顯熱，使設備不但能滿足上述冷源的需求，還能提供額外的高品味熱水，供應生活用熱水及采暖用熱水。

二、設計特點

*獨立制冷系統設計，多機頭機組相對獨立，運動部件減至**少，運行可靠

*采用進口高效經濟器型半封閉雙螺桿壓縮機，能效比較高，運行可靠，壽命長

*各制冷系統壓縮機在**小負荷（25%）下，星轉三角降壓?jiǎn)?dòng)，有效地降低了啟動電流及*對電網的沖擊。

*柔性化的能調設計，可使機組在25%－**間連續性能量調節（無級能調），保證壓縮機效能的完全發揮并幫助用戶**地節約運行費用

*采用高精度大屏幕觸摸屏或文本顯示器，工業級智能化控制器和先進的計算機控制系統，全數字化漢顯，與外部設備，遠程用戶和控制室通過標準接口相連，可實現以下多重控制功能。

（1）多重保護功能：壓縮機排氣超溫、電機超溫、冷水防凍等溫度保護：過電流、缺相、逆相等電氣保護：冷媒系統高低壓、油位、斷水等非常狀態保護

（2）對以上保護功能可設置必要的報警、提示、記錄、檢索等維護管理功能

（3）自動開關機，按預定工作計劃自動實現無人操作管理

（4）多重密碼設置，保證設備不會因偶然的因素造成停機或損壞

（5）通過局域網或INTERNET互聯網實現遠程數據采集、運行檢查與控制、故障診斷等管理功能

*選用國際**品牌的膨脹閥、過濾芯、單向閥等控制元件，保證機組在寬廣的使用工況范圍內高效可靠的工作

*采用帶增效節能器的雙循環藕合制冷方式，提高機組的工作能力和節能效率

*可適用多種環保冷媒工質如HFC134a、HFC407C等滿足國際社會環保要求

*產品經制造廠全面的檢測和滿負荷運行試驗合格后帶冷媒出廠，保證設備在水、電到位后開機即可工作

*壓縮機內設有**的排氣消氣器，保證機組的低噪音運行

*充分利用低溫冷卻水，顯著節能，機組充分利用低達15℃的冷卻水，獲得明顯的節能效果

*熱回收型采用**的聚熱器技術，夏季熱回收量可達制冷量的30%－40%，工業用冷水機組冬季使用時熱回收量**高可達75%

三、機組特性

ICW系列工業用螺桿冷水機組已在工廠內完成制冷劑管路的連接，氣密性試驗，充氮?dú)獗涸囼?yàn)、充氟滿負荷性能試驗，是符合行業標準要求的合格產品。

螺桿制冷壓縮機*國際**品牌螺桿制冷壓縮機，美國和歐洲**技術

***先進型線的高效5：6第三代非對稱齒型螺桿

*半封閉設計，只有三個運動部件，具有零件數少、故障率低的特點

*可實現分級或無級能量調節，控制靈活方便，節能高效易 維護保養

*選用世界**的SKF和FAG零間隙多重止推和徑向軸承，結構精密、可靠性高

*雙層三維油分離過濾器，濾油效果好，有效保證壓縮機的正常工作和換熱器的高效換熱

*采用無泵式內建壓差供油潤滑系統，節能、高效、可靠

*專用耐氟低鐵損電機設計，配備可靠的電機過熱保護裝置，有效保證電機高效可靠的工作

*低溫和熱泵工況下配備液態冷媒噴射系統，有效降低關鍵部件的工作負荷和排氣溫度，提高壓縮機的工作可靠性

***排氣腔室設計和轉子連續輸氣，保證壓縮機低振動，低噪音

*排氣口安裝排氣止回閥可防止轉子在停機時逆轉

冷凝器：可清洗的水冷冷凝器采用外徑為19mm的強化換熱管（內翅片外肋化），脹接在管板上，水側設計承壓為10bar，氟側設計壓力為25bar，并配有安全閥，確保了設備的安全性。

蒸發器：采用干式直接膨脹式蒸發器，氟在強化換熱管內側流動，水側設計壓力為10bar；氟側設計壓力為25bar。蒸發器外包10mm厚的軟質閉孔橡塑海綿保溫材料，有效地防止了蒸發器和機房外界空氣的傳熱，降低了能量損耗。

電器控制：機組啟動與控制的所有元件均安裝在電控箱內，由工廠接線并完成功能測試。電器控制部分包括：觸摸屏、西門子PLC控制器、主接觸器、塑殼斷路器等。設備單獨配有緊急停機裝置，保證了操作人員的安全。
