| 安裝方式 | 立式 |
|---|---|
| 刀具數量 | 16.0 |
| 定位精度 | ±0.01mm |
| 動力類型 | 機械傳動 |
| 類型 | 五軸聯動加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 12kw |
| 主軸轉速范圍 | 24000r/min |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 鋁合金型材 |
| 適用行業 | 鋁合金型材加工 |
| 布局形式 | 立式 |
| 品牌 | 明美數控 |
| 型號 | LJZX5-CNC-3000 |
| 加工定制 | 是 |

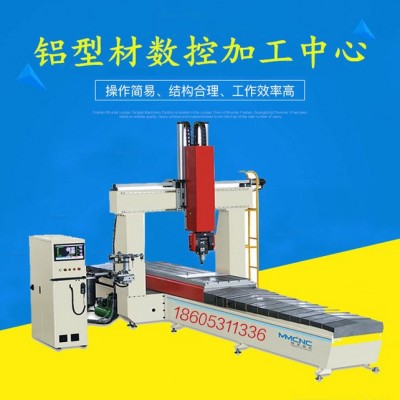

宜昌 明美數控 鋁型材五軸數控加工中心 工業鋁型材五軸數控加工中心鋁型材五軸復合加工中心汽車防撞梁加工設備
宜昌 明美數控 鋁型材五軸數控加工中心 工業鋁型材五軸數控加工中心鋁型材五軸復合加工中心汽車防撞梁加工設備
適用于大中型模具制造，船舶，鋁合金結構件的加工，軌道交通、汽車防撞梁、光伏、鋁門窗幕墻等鋁型材結構件的加工，是加工精度要求較高，形狀復雜零件和模具行業、航空航天工業的理想設備。
采用臺灣新代（五軸）CNC數控系統控制（具備RTCP功能），機床運動部分采用進口伺服電機和伺服驅動器，定位速度快，運行平穩。
數控系統配置文件存儲單元，可儲存上萬個不同的加工程序文件，現場生產中操作者可自由調用，方便快捷。數控系統自身具備故障檢測，斷點恢復，斷電恢復等功能，控制系統采用單元模塊化結構，便于生產現場的維修和維護。
設備由于采用先進的CNC數控系統，該機可同時滿足鉆孔、銑削、剛性攻絲及鋸切等多種加工需求。
五軸頭采用意大利自動換刀12KW主軸，可實現自動換刀功能，自動對刀功能?？蓪崿F(xiàn)不同規格的鋁材多方位多角度的加工。獨有的鋸片切削功能，可實現多方位、多角度精密鋸切。
換刀刀庫采用斗笠式16把刀位，滿足型材加工不同孔位快速換刀要求。
設有噴霧冷卻功能，有效增加切削鋁型材表面質量，增加刀具使用壽命。
研發設計的系統軟件、后處理，滿足不同工藝的精加工要求，操作方便。
機床床身為整體重型焊接方式，數控銑床強力切削設計標準。經整體時效退火后，由數控加工中心整體加工而成，機床龍門結構采用整體焊接結構，相對通用機床具有結構穩定，使用年限長等諸多優點。
系統配置需求
1 五軸聯動數控加工中心（1套）機床配置
| 序號 | 零部件名稱 | 品牌屬地 | 備注 |
| 1 | 數控控制系統 | 臺灣新代 | 200MA |
| 2 | 五軸頭 | 意大利 | 12KW |
| 3 | 伺服電機 | 日本安川 | X軸Y軸Z軸 |
| 4 | 伺服驅動器 | 日本安川 |
|
| 5 | 減速機 | 日本新寶 | X軸 |
| 6 | 絲杠 | 臺灣 | TBI |
| 7 | 三軸導軌 | 臺灣 |
|
| 8 | 齒條 | 臺灣 | Y軸 |
| 9 | 刀庫 | 臺灣 | 16刀位 |
| 10 | 氣動元件 | 臺灣 | 亞德客 |
| 11 | 電器件 | 法國 | 施耐德 |
| 12 | 配電柜 | 明美 | 新代大機箱 |
| 13 | 電纜 | 高柔屏蔽數控專用電纜 | |
| 14 | 主軸刀柄 | HSK-63F | 16把 |
| 15 | 機床防護 | 光幕開關 | 機床防護網 |
五軸聯動數控加工中心（1套）參數表
| 項目 | 單位 | 備注 | ||||
| 行程 | 行程X(主軸左右移動) | mm | 3000 | |||
| 行程Y(主軸前后移動) | mm | 1500 | ||||
| 行程Z(工作臺到鼻端) | mm | 800 | ||||
| 工作臺 | 工作臺尺寸（長×寬） | mm | 3000×1500 | |||
| 最大臺荷重 | kg | 2000 | ||||
| 五軸頭單元 | 轉速 | rpm | 24000 | |||
| 功率 | kw | 12 | ||||
| 扭矩 | N.m | 15.3 | ||||
| 刀柄規格 |
| HSK-F63 | ||||
| 進給 | 三軸 |
| X | Y | Z | |
| 快移速度 | m/min | 30 | 50 | 30 | ||
| 最大進給速度 | m/min | 30 | 50 | 30 | ||
| 切削進給 | mm/min | 1~15000 | 1~15000 | 1~15000 | ||
| 定位精度 | mm | ±0.05(500mm) | ±0.05(500mm) | ±0.02(500mm) | ||
| 重復定位精度 | mm | ±0.02/500 | ±0.02/300 | ±0.02/300 | ||
| 三軸傳動規格 | 三軸伺服馬達 | 功率 | kw | 3.0 | 1.8 | 3.0 |
| 扭矩 | N.m | 11 | 20 | 20 | ||
| 最大輸出轉速 | rpm | 3000 | 3000 | 3000 | ||
| 刀庫 | 刀庫形式 |
| 斗笠式+直排式 | |||
| 刀柄規格 |
| HSK-F63 | ||||
| 刀具數量 | 把 | 16 | ||||
| 鋸片 | 鋸片規格 | Φ | 400 | |||
|
| 氣源 | Mpa | 0.6Mpa-0.8Mpa | |||
| 潤滑 | 絲桿潤滑 |
| 自動油脂潤滑裝置 | |||
| 切削冷卻 |
| 噴霧式切削冷卻系統 | ||||
| 防護 | 導軌防護 |
| X、Y、Z風琴式導軌防護 | |||
| 機床尺寸 | 機床高度（Z軸正極限） | mm | 3100 | |||
| 機床寬度（Y軸負極限） | mm | 1000(不含操作柜) | ||||
| 整機長度 | mm | 約5300 | ||||
| 整機重量 | t | 約8T | ||||
