| 包裝 | 覆膜 |
|---|---|
| 測量范圍 | 0-100000m3/h |
| 產地 | 福建廈門 |
| 工作溫度 | 120℃ |
| 工作壓力 | 4MPa |
| 公稱通徑 | 3-3000mm |
| 類型 | 電磁流量計 |
| 適用介質 | 液體 |
| 執行質量標準 | 國標 |
| 品牌 | 廈門精川 |
| 型號 | JCEF |
| 加工定制 | 是 |
| 特性級別 | 耐高溫 |
| 質量認證 | ISO9001 |
JCEF精川安裝過程中的要求
?? 1、直管段：流量計上游管道長度應有不小于10D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。
?? 2、對配管的要求：渦街流量計安裝點的上下游配管的內徑與流量計內徑相同，必須水平安裝在管道上(管道傾斜在5°以內)，安裝時流量計軸線應與管道軸線同心，流向要一致。
?? 3、對旁通管的要求：為了保證蒸汽渦街流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥(截止閥)，同時應設置旁通管道。流量控制閥要安裝在流量計的下游，蒸汽渦街流量計流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。
4、對外部環境的要求：蒸汽渦街流量計*好安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨、防雷措施，以免影響使用壽命。
5、安裝場所：流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所。
?? 6、安裝焊接的要求：安裝渦街流量計前應清理管道內雜物如碎片、焊渣、石塊、粉塵等，推薦在上游安裝5微米篩孔的過濾器用于阻擋液滴和沙粒。*好用等徑的管道(或旁通管)代替流量計進行吹掃管道。用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接!
食品廠電鍍污水流量計說明書中，標明的流量范圍是使用于特定參考介質的流量范圍，如液體—般指常溫水。用于其他介質時，可用流量范圍將隨介質的粘度和密度不同而異。由于油流量標準裝置采用粘度比水大，密度比水小的柴油做標定介質，流量計的下限流量—般都會相應提高，使可用流量范圍變窄。所以，渦街流量計在油流量標定裝置上標定出現小流量性能變差是正常的。由此我們不難推斷，如果用液化石油氣(這種低粘度介質)標定渦街流量汁，將會得到比水好的相反結果
一、JCEF精川電鍍污水流量計 防水型電鍍污水流量計 食品廠電鍍污水流量計概述：

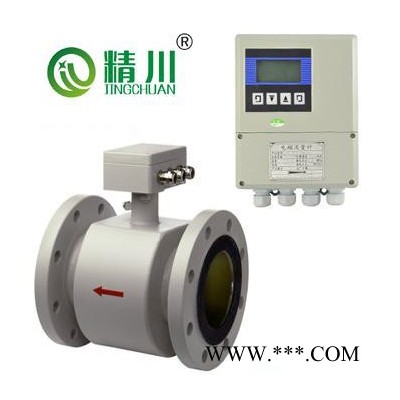

JCEF型電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
二電鍍污水流量計產品特點
1.全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1 2.超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。 3.采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。4.采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。 5.管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。 6.在現場可根據用戶實際需要在線修改量程。 7. 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。 8. 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。 9. 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配） 10. 具有自檢與自論斷功能。 11. 小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配） 12.內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）
13. 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）
三、 JCEF精川電鍍污水流量計 防水型電鍍污水流量計 食品廠電鍍污水流量計應用領域： 由于電磁流量計有其獨特的有點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸堿鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒。麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
四、 JCEF 防水型JCEF精川安裝：
廈門精川食品廠電鍍污水流量計在自來水廠測量自來水現場:
