| 品牌 : | 宏霖機械 | 型號 : | 850 860 |
| 加工定制 : | 是 | 外形尺寸 : | 3600 |
| 重量 : | 2.8 | 種類 : | 冷彎機 |
| 別名 : | 彩鋼瓦機 壓瓦機 彩鋼瓦成型機 彩鋼瓦設備 | 用途 : | 鋼結構 |
| 電動機功率 : | 3 |
| 設備總長 | 6.5m | 寬度 | 1.4m | 高度 | 1.5m | ||
| 電機功率 | 4Kw | 工作電壓（三相電） | 380V | ||||
| 生產速度 | 8~10米/分 | ||||||
| 框架 | 350H鋼 | ||||||
| 壓型軸徑 | ?65mm 的實心軸 | 立板 | 14mm | ||||
| 傳動方式 | 1寸鏈條傳動 | ||||||
| 壓型輪 | 45#鋼，表面采用硬鍍鉻 | ||||||
| 成型部分 | 分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、快捷。 | ||||||
| 整機成型軸 | 840型為11排軸 900型為9排軸 | ||||||
| 剪切刀 | 采用Cr12材質，經高溫淬火而成 | ||||||
| 剪切功率 | 4KW | ||||||
| 隨機附件 | 上料架一套，一個操作柜，操作規程和使用說明書各兩套 | ||||||

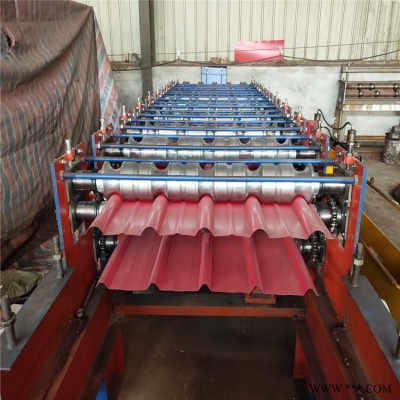

| 成型部分 | 輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、快捷。 | ||||||
| 工作流程 | （送毛坯料）開卷——導向進料——輥壓成型——定長切斷——成品出板 人工點固好工件，人工上卷進入PLC操作頁面——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸后自行切斷，此設備的自動壓板成型完成。 | ||||||
| 進料導向平臺 | 主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向進入主機，使原材料板材與輥壓成型系統保持正確的位置。可通過手動螺桿機構調節導向位置，且左右獨立可調。 | ||||||
| 成型后切斷系統 | 切斷系統由切斷機架，切斷模具，導向裝置和切斷油缸等組成。切斷刀材料為鉬鋼淬火處理。 | ||||||
| 電控系統 | 采用信捷PLC控制，變頻調速，能實現整機自動化生產?？稍O(shè)定批次、工件長度、數量等。 操作方式：輸入屏+按鈕。編碼器計數，具有計數及記長功能。。 | ||||||
| 液壓系統 | 采用液壓站為切斷提供動力 | ||||||
| 誤差 | 主機成型排數多，性能穩定，計數準確、長度誤差為±2mm | ||||||
| 注意事項 | 供電電源輸入：三相380V 50/60HZ 電網電壓波動：≤±10% 前后左右距離墻壁等遮攔物1米以上 | ||||||
| 交貨期 | 15天 | ||||||
| 保修期 | 12個月 | ||||||
| 產品報價 |
| ||||||
| 付款方式 | 簽訂合同預付30%，發貨前付清70%，或者驗貨提貨 | ||||||
| 出口設備調試 | 國內費用由廠家負責。國外費用有客戶負責，工人的補助費用由客戶負責 | ||||||
