| 材質 | 不銹鋼 |
|---|---|
| 額定溫度 | 650℃ |
| 工作溫度 | 650℃ |
| 功率 | 60KW |
| 類型 | 回火爐 |
| 毛重 | 1200kg |
| 主要用途 | 大專院校,高溫煅燒,工礦企業,工業電爐,科研單位實驗室,熱處理電阻爐,醫療方面 |
| 最大電壓 | 380V |
| 爐膛最高溫度 | 650℃ |
| 品牌 | 丹力 |
| 型號 | RJ2 |
| 加工定制 | 是 |
| 質量認證 | ISO9001 |

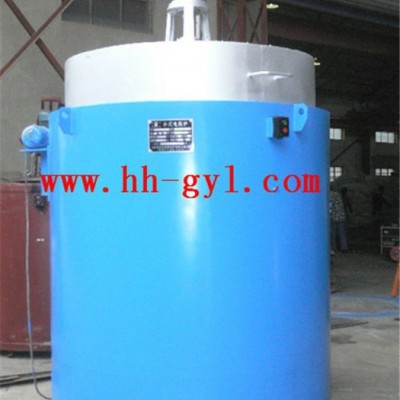

RJ2系列井式回火電阻爐（以下簡稱電爐）是周期作業式電爐，主要供一般中、小型金屬或合金機件在低650℃以下的空氣中進行回火熱處理之用。電爐設有通風機裝置和導風系統，使?fàn)t溫均勻度控制在±5℃之內，確保工件受熱均勻。溫控系統采用上海國龍TCW-32A智能儀表PID過零觸發可控硅、高精度智能表控溫，控溫精度高，爐溫穩定性好。
技術規格
名稱 單位 RJ2－25－6 RJ2－35－6 RJ2－55－6 RJ2－75－6
額定功率 kW 25 35 55 75
額定電壓 380V、50Hz
額定溫度 ℃ 650
相數 相 2 3
加熱元件接法 串聯 Y Δ Y．Y
控溫區數 區 1 2
工作尺寸 直徑 mm Φ400 Φ500 Φ700 Φ950
深度 mm 500 650 900 1200
空爐損耗功率 kW ≤5 ≤7 ≤12 ≤14
空爐升溫時間 h ≤1.5 ≤2 ≤2.5
爐溫均勻度 ℃ ±5
裝載量 kg 150 250 750 1000
外形尺寸 長 mm ～1400 ～1500 ～1850 ～2120
寬 mm ～1250 ～1340 ～1740 ～2080
高 mm ～1900 ～2100 ～2700 ～3000
重 量 t ～1.4 ～1.7 ～3 ～3.8
結構簡介
本系列電爐由爐體、爐蓋、爐蓋啟閉機構、熱風循環裝置、保護筐及溫控系統等組成。
爐體外殼用鋼材焊接成形，內用0.6g/cm3超輕質節能耐火磚砌筑成豎井式爐膛，承重部位和易碰撞部位用重質耐火磚砌筑（砌筑時泥漿中加入適量高溫粘結劑），增強爐襯結構強度。保溫層采用硅酸鋁耐火纖維、石棉板等保溫材料，提高爐體保溫性能，降低爐側表面溫升。
加熱元件采用0Cr25Al5合金絲，繞制成螺旋狀，擱置在爐膛四周的爐絲擱磚上，并用定制插口擱磚固定，防止脫出。RJ2-35-6型和RJ2-55-6型電爐的爐膛較淺，加熱元件為一區布置；爐蓋外殼亦用鋼材焊接成型，內壁用1Cr18Ni9Ti耐熱鋼制作，使用壽命長。爐蓋內襯采用硅酸鋁耐火纖維作隔熱和保溫，既可提高爐蓋保溫性能，又可降低爐蓋重量。爐蓋與爐體的密封采用插入式結構，密封材料為硅酸鋁耐火纖維或清潔干河砂，防止熱量散發。
爐蓋的啟閉根據不同型號的電爐采用兩種結構：
1、 RJ2-25-6型和RJ2-35-6型電爐，因爐蓋較輕，故采用杠桿機構。當需開啟爐蓋時，將手把向下壓，爐蓋即上升，脫離密封槽，再將手把向旁移動即可。當需關閉爐蓋時則反之。
2、 RJ2-55-6型和RJ2-75-6型電爐，因爐蓋較重，故采用液壓機構。當需開啟爐蓋時，先啟動油泵電機，液壓油由齒輪泵輸出，經過單向閥輸入液壓油缸，推動爐蓋上升；爐蓋脫離密封槽后，抓住把手將爐蓋向一旁移去即可。當需關閉爐蓋時，先將爐蓋與密封槽對準，然后打開回油管閥門，液壓油即從液壓油缸流回到儲油桶內，爐蓋隨著下降。
為確保爐溫均勻性，電爐設有通風機裝置和導風機構。通風機裝置安裝在爐蓋上，風扇和風扇軸均采用1Cr18Ni9Ti耐熱鋼制作，使用壽命長。導風筒亦采用1Cr18Ni9Ti耐熱鋼制作既可作導風筒，亦可當作裝料筐使用。導風筒放置在爐膛中心，下部有裝料筐座。風扇為離心式，當風扇高速旋轉時，風從風扇內吹出，沿?fù)躏L(fēng)板吹向加熱元件，再?gòu)膶?dǎo)風筒下部吹過工件，再?gòu)娘L(fēng)扇下的導風口吸入風扇內，再吹出……。如此往復循環，使工件受熱均勻。
為防止裝料筐（導風筒）進出爐膛時碰撞加熱元件和爐體，爐內設保護筐，保護筐亦采用1Cr18Ni9Ti耐熱鋼制作。
電爐設有連鎖控制裝置，當稍開啟爐蓋時，自動切斷通風機裝置和加熱元件的電源；（對RJ2-55-6型和RJ2-75-6型電爐而言）爐蓋上升到位后，自動切斷液壓裝置的電源；爐蓋關閉到位后，自動恢復通風機裝置和加熱元件的電源?？煞乐褂捎谡`操作而產生的故障和事故。
溫控系統在概述中亦已介紹過，不再重述。
